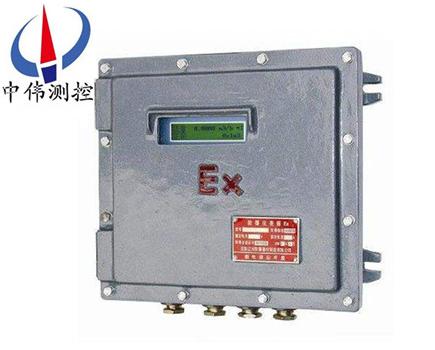

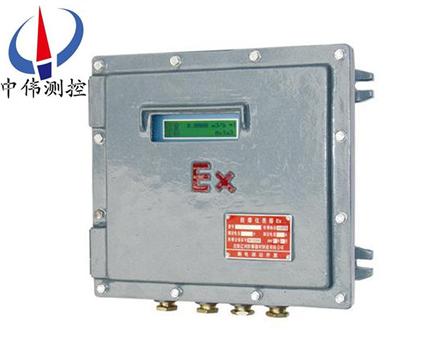

防爆式超聲波流量計

•
•
•

防爆式超聲波流量計采用時差法測量原理，以測量管道封閉狀態下的體積流量，應用于管道無法截流安裝或超強腐蝕液體的狀態下，尤其在大口徑管道上應用具有極低的投入成本，安裝方式極其簡單，由于采用美國半導體公司高

一、產品概述：
ZWS-100F系列防爆式超聲波流量計外型jx****設計高檔美觀，材質有鑄鋁和不銹鋼316L可選，主要用于煤礦、油田、石化以及汽柴油等有防爆要求場合流量測量，采用xj****數字信號分析方法和多脈沖技術，數字化處理及自診斷糾錯技術，可以為測量干凈以及絕大多數混濁的液體提供無漂移準確測量，在煤礦井下污水、洗煤水以及油田井下污水等惡劣場合應用中取得******效果，給客戶帶來很大方便和效益；采用了xj****的、能夠有效的抵抗來自變頻設備、電磁場和系統流態波動的干擾；提供專業夾具固定外夾式傳感器，快捷可靠；選擇插入式傳感器可以達到理想精度，在正確安裝的前提下，插入式傳感器精度優于1%，不會造成淤塞、阻礙與壓損，因為沒有部件會造成積聚和污染，也不含可磨損的可動部件，因此極少需要維護。

二、工作原理：
ZWS-100F系列防爆式超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的。介質（液體）在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。
當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。
三、應用場合：
ZWS-100F系列防爆式超聲波流量計廣泛應用于石油、化工、電廠、冶金、礦山、食品、醫藥、造紙、鋼鐵等工礦企業，并應用于節能監測，流量網絡監控等。
四、主要特點：
1、 高可靠性，高性能，適用性好，全中文顯示。
2、日、月、年流量累積功能，可記錄前64個運行天、前64個運行月、前5個運行年的累積流量。
3、上、斷電管理功能，可記錄前64次上、斷電時間及流量，可進行人工或自動補償減少流量損失。
4、有效地克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射，從面減少超聲波信號的能量消耗。
5、提高了流量測量的準確度，特別適合管道的流量測量。
6、******的帶壓拆卸、不影響正常生產，隨時完成在線更換與檢修。
五、技術參數：
1、測量液體：水，海水，堿等單*體，濁度小于10000ppm，粒徑小于1mm；
2、管道材料：鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里；
3、管襯材料：橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里；
4、管徑范圍：DN15mm~6000mm，插入式傳感器適用管經DN25mm~6000mm；
5、流速范圍：-32m/s~0~+32m/s,雙向流；
6、準 確 度：±1.0%顯示值（標準條件下）。配置插入式傳感器準確度可達0.5%；
7、線 性 度：0.5%；
8、信號輸出：4-20mA或0-20mA ；RS-485；
9、傳 感 器：分為外夾式和插入式。標準配置為外夾式。插入式傳感器zui高工作壓力3MPa；
10、直管段長：上游>10D，下游>5D 距泵出口>30D（D:管徑）；
11、顯示方式：2*20字符液晶顯示，帶LED背光；
12、防護等級：IP65；
13、防爆等級：ExdⅡBT4；
14、電源：AC220V、DC8~36V或AC7~30V；
15、環境溫/濕度：主機-20℃~+80℃;傳感器-20℃~+80℃或-20℃~+160℃可選，傳感器可浸水工作，水深小于2m。
六、傳感器的安裝步驟：
1、選擇有足夠直管段長度位置，是新管道、無銹蝕、易于操作的地方。
2、清除管道上的雜物和銹蝕，使用角磨砂輪機打掉銹蝕。
3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦。
4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
5、特別提醒：應避免沙粒和雜物進入這中間。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

七、管道：
1、管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；
2、管內徑：15mm~6000mm；
3、直管段：傳感器安裝點要滿足上游10D，下游5D，距泵出口30D（D指管徑）。
八、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、防爆式超聲波流量電源：AC220V或DC8~36V或AC7~30V。
九、專用電纜：
型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器。
十、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量小；
4、 流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量凈流量。
十一、檢查安裝：
使用者在安裝好傳感器后要對下列項目進行檢查：收信號強度、信號良度Q值、時差、估測的液體聲速、信號傳輸時間比等。只有這樣流量計才能穩定運行、測量準確。
十二、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號z大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到z大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。

十三、使用說明：
1、零流量檢查
當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通常可流量小于滿程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、zui小速度、zui大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算：誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。

十四、可選配外縛傳感器：

外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。

十五、可選配插入傳感器：

插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請提供被測管道的準確外徑或周長。

十六、選型編碼：

舉例：，ZWS-100F2-200-M1-0-1-A-L5；
解釋：管徑為DN200mm,標配標準M1傳感器，無輸入，4-20mA輸出，220VAC供電，信號電纜5米×2。

十七、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
