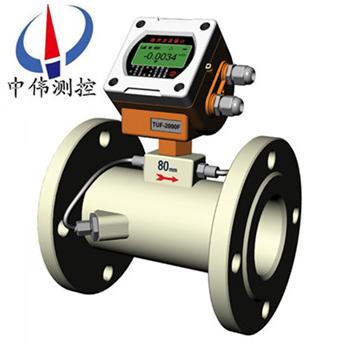

管道式超聲波流量計

•

管段式超聲波流量計是引進xj****的流量測量技術與低成本的便送器封裝于一體，可直接安裝在測量點上。該款產品解決了外敷式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題

一、產品概述：
ZWS-100Y系列管段式超聲波流量計利用了低電壓、多脈沖接收發射的原理，采用雙平衡信號差分發射、接收技術和硬件無關化設計方法；通過選用******上xj****的大規模集成電路和xj****的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。管段式傳感器解決了外夾式傳感器長時間工作信號衰減和管道內表面結垢而接收不到信號的問題?？蛇m用于鋼管、鑄鐵、玻璃鋼等各種管道。一經推出就得到了廣大用戶的認可。
二、工作原理：
ZWS-100Y系列管段式超聲波流量計基本原理及類型超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。根據檢測的方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不******型的超聲波流量計。起聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種。

三、應用場合：
ZWS-100Y系列管段式超聲波流量計可以測量流體是水、海水、或油、漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。

四、主要特點：
1、多種供電方式：單節3.6V鋰電池可工作6年,采用兩線制4-20mA，RS232、RS485輸出式，無需電池也可正常工作；
2、測量內容豐富：可循環顯示累積流量、累積熱量、瞬時流量、瞬時熱量、供回水溫度、當前溫差、故障運行時間、工作狀態、日期、時間等；
3、防護等級高: 防護等級可達到IP68，可浸入水下2米工作；
4、結構堅固:測量管段采用精密鑄造工藝，無泄漏，無壓力損失和活動部件，十年免維護設計；
5、人性化設計:磁性棒操作，內部雙按鍵，操作方便；故障自診斷；
6、 普通金屬管道如：碳鋼、不銹鋼、鑄鐵、銅、鋁等；
7、 其他非金屬管道如：PVC、PR、玻璃鋼、水泥等管道。
五、技術參數：
1、測量精度：優于1% ；
2、重 復 性：優于0.2% ；
3、測量周期：500ms（每秒2次） ；
4、工作電源：24VDC或220VAC（可選）；
5、功 耗：工作電源50mA ；
6、流速范圍：0～32m/s（流速分辨率0.001m/s） ；
7、顯 示：本地2×10漢字型背光顯示器可顯示：正、負累積量、瞬時流量、流速、累計工作實間、日期、工作狀態錯誤代碼、超聲波信號強度與質量等；
8、操 作：16鍵輕觸鍵盤 ；
9、信號輸入：3路4-20mA模擬輸入可選（精度0.1%）
2路三線制PT100電阻信號輸入可選 ；
10、信號輸出：隔離RS485輸出可選（MODBUS協議，F(xiàn)UJI擴展協議，并兼容國內其它廠家******產品的通訊協議），2路隔離型可編輯OCT輸出可選（其中一路脈沖寬度在6毫秒-1秒之間可設定，出廠默認值200毫秒），可擴展1～3路4-20mA輸出可選（無源）；
11、連接方式：法蘭式/活接式（衛生型）可選；
12、其他功能：可通過傳送來的代碼文件實現軟件升級；
可記錄前64天、前32個月、前兩年累計流量和工作狀態，可記錄前16次以上、斷電時間和流量，并可實自動或手動流量補加。可編程內置定量控制器，可以使用外部輸入信號或者NODBUS指令啟動；
13、斷電保護：斷電10萬小時數據不丟失；
14、介質溫度：-40℃～160℃；
15、防護等級：IP65；
16、電氣接口：M20×1.5。
六、主機：
1、準確度優于1%，重復性為0.5%；
2、測量周期為500ms；
3、背光液晶可同時顯示瞬時流量及累積量、瞬時熱量及累計熱量、流速、時間等數據；
4、電流輸出為4~20mA或0~20mA等，阻抗0~K，精度0.1%；
5、可實現熱量測量或一機兩用；
6、自動記錄前64日、前64月、前5年的累計流量；
7、自動記錄前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失；
8、自動記錄前64日流量計的工作狀態是否正常；
9、數據接口的出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變?yōu)镽S-485方式；
七、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、固定掛式超聲波流量電源：AC220V或DC8~36V或AC7~30V。

八、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量小；
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量凈流量。

九、如何正確安裝：
管段式超聲波安裝距離什么樣才是合適的，還有怎樣對超聲波流量計探頭位置進行確定，都將會影響其今后的使用,具體介紹如下：
1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離。
2、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。
3、超聲波流量計在水平管道上，一般應選擇管道的中部，避開頂部和底部。

十、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號z大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到z大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。

十一、固定管段式傳感器技術參數：

十二、選型編碼：

選型解釋：
①：交流電源適用于ZWS-100F型、ZWS-100Y型，其它型號主機適用于電池供電或直流供電。
直流電源適用于所有型號產品，除ZWS-100F1、F2、F3、ZWS-100S供電為24VDC，其余為8-36VDC。
ZWS-100W型電池供電水表也可8-36V供電，如有需要訂貨時請注明。
②：電池供電超聲波工業水表/熱量表，如選用插入式或外夾式傳感器，zui大可測管徑為DN800。
③：鑄鐵、玻璃鋼、PVC、水泥等不可焊接管材如選用插入式傳感器，需配專用管箍方可安裝，訂貨時請注明。
④：z小讀數只適用于ZWS-100W電池供電型超聲波水表選型。
⑤：如選用有源4-20mA輸出，工作電源要求交流或直流24V。
OCT脈沖寬度出廠默認設置200ms，在6~1000ms之間可編程。
電池供電超聲波水表或熱量表RS485輸出有兩種可選，一種是內部鋰電池供電，工作電壓為3.3V，另一種是需外部提供直流電源，用戶訂貨時請注明，否則有可能485輸出接口無效。

十三、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。

售后服務承諾：

1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；

4、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費，出現質量問題，承擔來回的運費。
