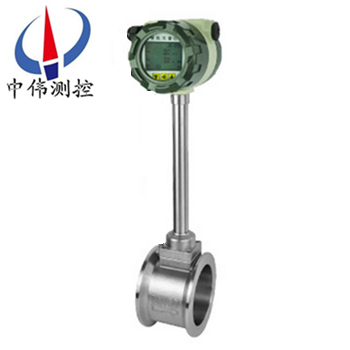

卡裝式渦街流量計

•

卡裝式渦街流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計d因其具有******的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況

一、產品概述：
ZW-LUGB系列卡裝式渦街流量計是一種常用的結構形式，其表體自身不帶連接法蘭，在與管道連接時，將流量計卡裝于兩片專用法蘭之間，再用螺栓緊固即可。其特點是體積小，結構簡單緊湊。我公司在提供產品時，同時提供專用法蘭和緊固螺栓，所以用戶不需到市面上購買，省去很多不必要的麻煩。產品有基本型和復合型兩種型式，基本型測量單*量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。
二、工作原理：
ZW-LUGB系列卡裝式渦街流量計在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦，這種旋渦列被稱為卡門渦街?？ㄩT渦街的釋放頻率與流體速度及柱狀物的寬度有關，可用下式表示：
f＝St·v/d式中：f－卡門渦街的釋放頻率
St－系數（稱為斯特羅哈數）
v－流速
d－柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
斯特羅哈數是渦街流量計的重要系數。在曲數的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。
渦街流量傳感器得旋渦釋放頻率是由旋渦交替地作用于檢測傳感器（探頭）上地應力通過在它內部地壓電元件來檢出地。
三、應用場合：
ZW-LUGB系列卡裝式渦街流量計可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
四、主要特點：
1、可測量蒸汽、氣體、液體的體積流量和質量流量。
2、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
3、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
4、壓力損失小，量程范圍寬，范圍度達10－40倍。
5、無機械運動部件，長期穩定，結構簡單便于安裝和維護。
6、可測介質溫度達+350℃（+450℃）。
五、技術參數：
1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+300℃
6、被測流體溫度：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s） 環境溫度：-20℃～+55℃（特殊要求定貨說明）
11、環境濕度：≤90%RH
12、大氣壓力：86-106KPa
13、外供電源：3.6～224VDC
14、內供電源：3～4.5VVDDC
15、工作電源：80/A
16、工作電壓：2.7～3.6v
17、工作頻率：0.1～3000H
18、信號遠傳距離：100mm
19、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

六、外形尺寸：

七、對管道要求：
1、對直管段的要求：

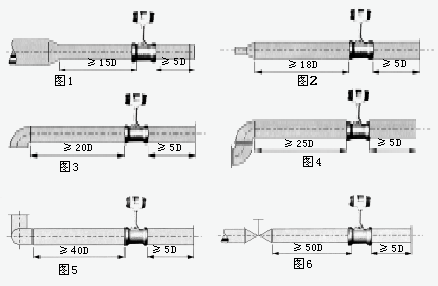

為了確保儀表正常、準確運行，傳感器安裝點的上下游須***有一定的直管道，以調整流場，如圖所示。

圖1：同心縮管；
圖2：同心擴管；
圖3：一個90度彎頭；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若須***安裝在傳感器上游， 則傳感器上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。
2、對管道的要求：
a、上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
b、配管應與傳感器同心，同軸度應小于0.05DN。
c、密封墊不能凸入管道內，其內徑可比傳感器內徑略大。
d、如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。


3、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，須***采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
4、對氣流條件的要求：
a、被測氣體應為單相的、連續地流經管道的圓管流。
b、氣體流經流量計之前，其流速須***與管道軸線平行，不得有旋渦流。
c、氣流應是亞音速、非脈動的，其流量隨時間變化比較緩慢。
5、對流量計的安裝要求：
渦街流量計對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一種共性，即盡可能避免振動及高溫環境隨離流態干擾元件(如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等)、保持儀表前后直管段內壁光滑平直、保證被測介質為潔凈的單相流體等。

八、安裝條件：
1、傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
2、傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
3、傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
4、傳感器感應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
5、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
6、傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。
7、直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
九、現場需求：
1、低維護量-市場上大多數的渦街流量計是采用取壓孔或插入式檢測元件感應漩渦，一旦介質中雜質嵌入取壓孔或感應元件與表體間的縫隙，則造成信號變弱或不穩定。******的設計應該是沒有容易堵塞的部分，從而降低維護量。
2、感應元件在線更換-某些廠家的感應元件與渦街發生體合二為一，看似簡單的設計卻給實際使用帶來不便。因為一旦感應部分失效，則需要將管道內介質排空泄壓后更換部件，影響生產。完善的設計應該是將二者分開，這樣就可以單獨更換感應部分，而無需將介質排空。
3、渦街流量計容易受到振動的干擾，設計精良的渦街流量計可以通過硬件和數字信號處理將干擾排除，從而得到穩定的信號。
4、渦街流量計安裝的一個麻煩事前后需要很長的直管段，有些廠家可以提供在流量計內部縮徑的設計，大大降低了用戶專門維渦街流量計配備直管段的需求。

十、調試使用期間需要注意的問題：
1、流量計現場安裝、維護須***遵守“有防爆性氣體時勿開蓋"的警告語，并在開蓋前關掉外電源。
2、渦街流量計在室外使用時，建議加配防護罩。
3、不得隨意松開流量計固定部分。壓力傳感器的保護。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）。選型應在規定的流量范圍內，防止超速運行，以獲得理想的準確度和保證正常使用壽命。（由于試壓、吹掃管道或排氣造成超速運轉，以及渦輪在反向流中運轉都可能導致流量計損壞）
4、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2~3次。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行。
十一、安裝使用中應注意的事項：
渦街無機械可動部件，體積小，耐腐蝕，性能穩定，可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量，量程范圍寬，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計適合于較為干凈的干氣計量，漸成為中小用氣計量。要保證流量計計量準確，減少計量誤差，請注意：
1、選型合理
勿使實際小流量QVmin低于所選通徑流量計流量范圍下限。
2、安裝正確
渦街流量計上游的應有至少10D長度的計量直管段。直管段內壁應光滑、更不能有臺階，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內。更不能把流量計的安裝方向裝反了。試驗證明：一切不合理的安裝，都將導致流量計計量值偏低。
3、遠離震蕩源，或在流量計上、下游安裝支墩，以避免管線震動的影響。避免強磁場對流量計芯片的干擾。
4、氣質相對干凈
尤其不能出現液氣兩相流;氣質較臟時，應即時清洗流量計。
5、減少氣流脈動的影響
可在流量計前安裝緩沖罐，或者加長流量計上游的計量直管段長度。
6、及時對流量計進行計量檢定，確保量值準確可靠。

十二、選型指南：

確定傳感器的結構

1、連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因為其結構緊湊，價格低，而且供貨周期短。

2、結構類型：一體式結構和分體式結構。一般采用一體式結構，只有在特殊場合下采用分體式結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。

3、顯示方式：無現場顯示、帶現場顯示和只帶現場顯示?，F場顯示是指在表頭上裝有液晶顯示器，可顯示累積流量、瞬時流量等參數。

4、信號輸出方式：脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因為脈沖信號直接與漩渦脫落頻率相 對應，不需轉換，具有zui高的累計精度；同時，在通常的傳輸距離內，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。

5、防爆形式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。

確定渦街流量計的配置：

1、密度補償：

在測量蒸汽的質量流量時，由于其密度隨著溫度和壓力的變化而變化，所以要隨時對蒸汽進行補償，要用鉑熱電阻和壓力變送器與渦街傳感器共 同組成質量流量測量系統。無任是測量飽和蒸汽還是過熱蒸汽，如果溫度和壓力比較穩定，為降低設備成本，也可以根據工況狀態，用設定固定值的辦法補償密度。 其它介質可根據實際情況組成質量流量測量系統。

2、智能流量積算儀的選擇：

只要求顯示參數，可選擇數碼顯示或液晶顯示的智能流量積算儀；需要追溯歷史數據，帶有記憶功能，應選用智能流量結算無紙記錄儀；測量飽 和蒸汽，應選擇帶溫度自動補償密度或壓力自動補償密度的流量積算儀；測量過熱蒸汽，應選擇帶溫度和壓力同時補償密度的流量積算儀；采用遠程通訊，智能流量 積算儀應考慮帶有RS485或RS232通訊接口；要求與控制系統組成流量測量系統時，智能流量積算儀應帶4～20mA標準電流信號輸出接口；

在需要時，應配置后備電源，以便突然停電時儀表能夠正常計量。在需要時，應配置儀表箱，將智能流量積算儀放置其中，儀表箱帶鎖，使智能流量積算儀的設置參數不可隨意調整，具有防盜功能，同時，在儀表箱內裝有保護電路，起到對智能流量積算儀的保護作用。

3、 遠程監控：在需要多點計量，分布面積較大，需要實時監測時，可采用GSM/GPRS通訊網絡或無線專網遠程流量監測系統，實現對各管路流量的實時監測和管理。

4、 傳感器的口徑的確定：傳感器的口徑不同，其測量范圍不同，而每一種口徑其測量范圍又隨著被測介質的種類和工況溫度、壓力的變化而變化，首先確定介質在工況下。

十三、標況流量范圍簡表：單位（m3/h）

十四、選型編碼：

十五、訂貨選用選型須知：

1、①名稱與型號、②口徑、流量范圍、③是否帶附件以便我們的為您正確選型、④使用壓力、⑤使用介質的溫度。

2、若已經由設計單位選定中偉公司的渦街流量計型號，請按渦街流量計型號直接向我司銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。

售后服務承諾：

1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；

4、產品出現質量問題或對產品不滿意，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費，出現質量問題，承擔來回的運費。
