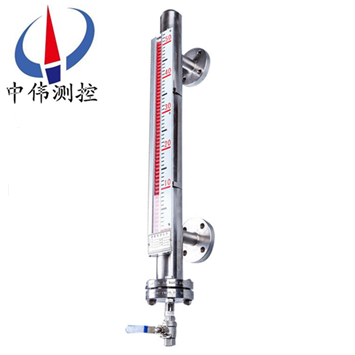

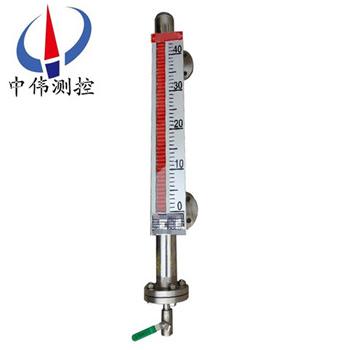

鋁合金面板磁翻板液位計

•
•
•

鋁合金面板磁翻板液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量，設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。 由于具有磁性耦合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕

一、產品概述：

ZW-UHZ系列鋁合金面板磁翻板液位計適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。

磁翻板液位計是具有可靠安全性的檢測儀表。由于具有磁性藕合的隔離密閉結構，尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測，從而使原復雜環境的液位檢測手段變的簡單和可靠安全。

磁翻板液位計具有就地顯示的直讀式特性，不需要多組液位計組合，可以單體進行全量程測量。設備擁有開孔少，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

二、工作原理：

ZW-UHZ系列鋁合金面板磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

1、基本型

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使磁簧開關動作時，實現報警或限位控制。

三、應用場合：

ZW-UHZ系列鋁合金面板磁翻板液位計與生產的液位控制開關和液位遠傳變送裝置配套使用，可以對液位進行遠距離控制及顯示。因此它被廣泛地應用于石油、化工、輕工、電力、核工業以及食品、醫療等工業中，對各種地罐、箱等容器中介質的液位進行指示和控制。

四、主要特點：

1、顯示器以紅色指示液位，上部白色區域為無液部分，顯示直觀、醒目、夜明效果好。

2、液位測量范圍大，不受容器規格，形狀以及安裝位置的限制，全過程測量無盲區。

3、液位顯示器與被測介質******隔離，安全，可靠。

4、接液部分選用不同的材料制造，可適用于各種腐蝕性介質液位的測量。

5、高溫以及有毒有害和易燃易爆介質液位的測量，均具有很強的適用性。

五、技術參數：

1、量程范圍：300～30000；

2、介質密度（g/cm3）：0.5～2；

3、介質粘度： ≤0.02Pa.S；

4、工作溫度℃：-40～350；

5、壓力等級（MPa）：≤32；

6、測量精度：≤±10；

7、安裝方式：側裝式、頂裝式、底裝式；

8、防護等級：IP65；

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；

10、傳輸方式：4～20mA 或 開關量；

11、接口法蘭：PN4.0 DN25 HG20593（側裝式）PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。注：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。

六、附加功能選擇項：

1、磁性限位開關：

常開型：高于報警點合并；

常閉型：高于報警點斷開；

開關容量：250VAC1A（阻性）250VAC0.3A；

開關壽命：100000次。

2、液位變送器：

輸出電流：4-20mADC；

分辨率：±1-±10mm；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC。

3、智能液位變送器：

輸出電流：4-20ADC；

分辨率：0.2mm；

負載電阻：500Ω（24VDC供電時）；

傳送距離：＞3000m；

工作電源：16-30VDC。

七、液位計的分類和應用：

1、插入型磁翻板液位計：該液位計適用于地下槽、池的液位測量和控制。

2、保溫型磁翻板液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。

3、防霜型磁翻板液位計：是我廠專為解決低溫液體液位計外結冰而設計的產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。

4、耐強腐蝕型磁翻板液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。

八、系統構成及接線：

1、上下限開關輸出：

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳：

由測量單元和變送單元兩部分組成。

3、本安防爆：

a 帶本安防爆，上、下限開關輸出型：

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。

b 帶本安防爆遠傳型：

適合使用于∏類電氣設備（工廠用）、C級氣體，表面溫度組別T4（135℃）。

c 使用注意事項：

①變送器外殼設有外接地，用戶使用時須***可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF。

九、使用與維護：

使用：

1、配套儀表及附件詳細內容具體見相應儀表附件說明書。

2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。

維護：

1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2、根據介質情況，可定期清洗主導管，清洗管內沉積雜質。

3、對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！

4、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。

十、使用注意事項：

1、配套儀表及附件詳細內容具體見相應儀表附件說明書。

2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼從新校正）。

十一、選型編碼：

十二、設計訂貨時請?zhí)峁┫铝袛祿?nbsp;

1、型號規格；磁性翻柱位計：ZW-UHZ系列；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用法蘭常規是DN20或DN25；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
